流程键盘图、流程架构视图、流程卡片是什么？

刚接触流程管理的新人常会困惑：既然强调端到端整合，那是否意味着所有流程都要打通？当企业积累成百上千份流程文件时，又该如何避免陷入混乱？这些疑问都直指流程管理的核心命题——如何用结构化思维驾驭业务的复杂性。这就是流程架构，架构天生为复杂而生。

今天笔者不针对架构的定义做进一步展开，而是针对流程架构设计的三个重要输出物与大家进行简单分享。

流程架构可以说是为破解上述复杂问题而生的管理工具。

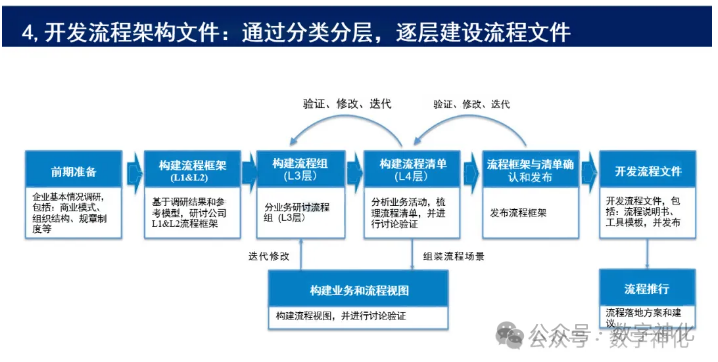

流程架构作为业务架构的核心组件，它通过分层分类的框架体系，将零散的流程文件转化为可视化的全局性的业务地图。在实践过程中，流程架构设计通常会输出三套标准文档：流程架构图（业界俗称键盘图）、流程架构视图以及流程架构说明文件（通常称流程卡片），三者共同构成完整的流程管理体系。

01.

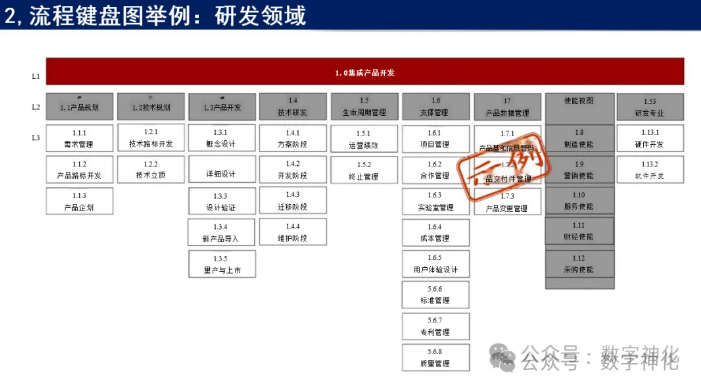

流程架构图：业务全景的导航仪

这张被形象称为"键盘图"的框架，如同企业业务的卫星云图。通过L1至L4的层级展开（通常设计到L3即可，复杂场景可延伸至L4），清晰呈现各业务领域的模块构成。管理者可以借此快速定位：某个业务域包含哪些核心模块？各模块处于整体架构的什么位置？这种宏观视角为后续的流程优化提供了战略坐标。

02.

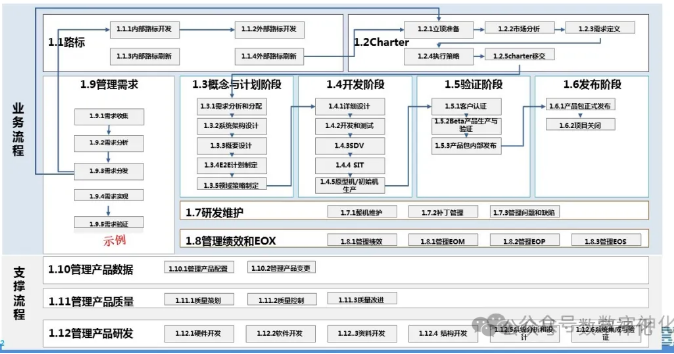

流程架构视图：纵横交错的连接器

如果说架构图是静态地图，那么流程架构视图就是动态的交通网络。它承担着双重使命：纵向打通领域内部流程链，横向衔接跨部门协作界面。值得注意的是，优秀的架构设计必须保持整体性——L3层视图直接调用架构模块，L1/L2层级模块也能被灵活调用，这种嵌套机制确保了架构的灵活性与扩展性。

03.

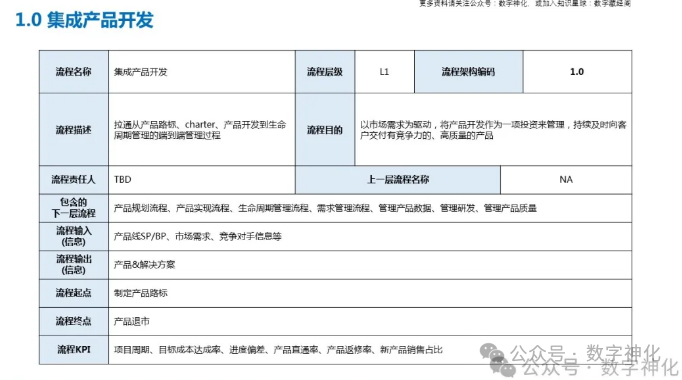

流程架构说明文件：细节管理的施工图

这份被称作"流程卡片"的详细文档，往往是实践中最易被忽视的环节。它需要为每个流程模块建立完整档案：从流程边界的起点终点界定，到输入输出信息的标准化；从责任主体的明确划分，到绩效指标的科学设定。这些细节如同建筑蓝图，为后续流程落地提供精确指引。特别需要强调的是，流程卡片虽开发耗时，却是避免执行偏差的关键保障。

笔者结语

在实践过程中，流程架构设计还会衍生出价值流分析、业务能力评估等过程性成果。但需警惕"为简化而简化"的误区：某些企业仅制作流程架构图，省略视图与说明文件，这无异于建造没有承重墙的房屋。短期或许节省成本，长期却会导致认知分歧（不同人对架构理解产生偏差）、协作壁垒（部门边界模糊）、执行混乱（流程难以落地）等连锁反应。

真正的流程架构设计，应当像城市规划那样系统思考：既有宏观的功能分区（架构图），又有立体的交通网络（架构视图），更要有每栋建筑的技术参数（说明文件）。只有三者协同，才能让企业的流程体系从"纸上蓝图"真正转化为"运转引擎"。对于志在构建卓越运营体系的企业而言，这或许是最值得投入的管理基建工程。
